説明
Gravio Matrixコンポーネントは、Gravio Matrixに文字または画像を設定できます。このコンポーネントを利用するにはあらかじめGravio Matrixをペアリングしておく必要があります。
出力ペイロード
| 出力ペイロード | 説明 |
|---|---|
| cv.Payload | 前のコンポーネントの出力ペイロードをそのまま出力（パススルー） |

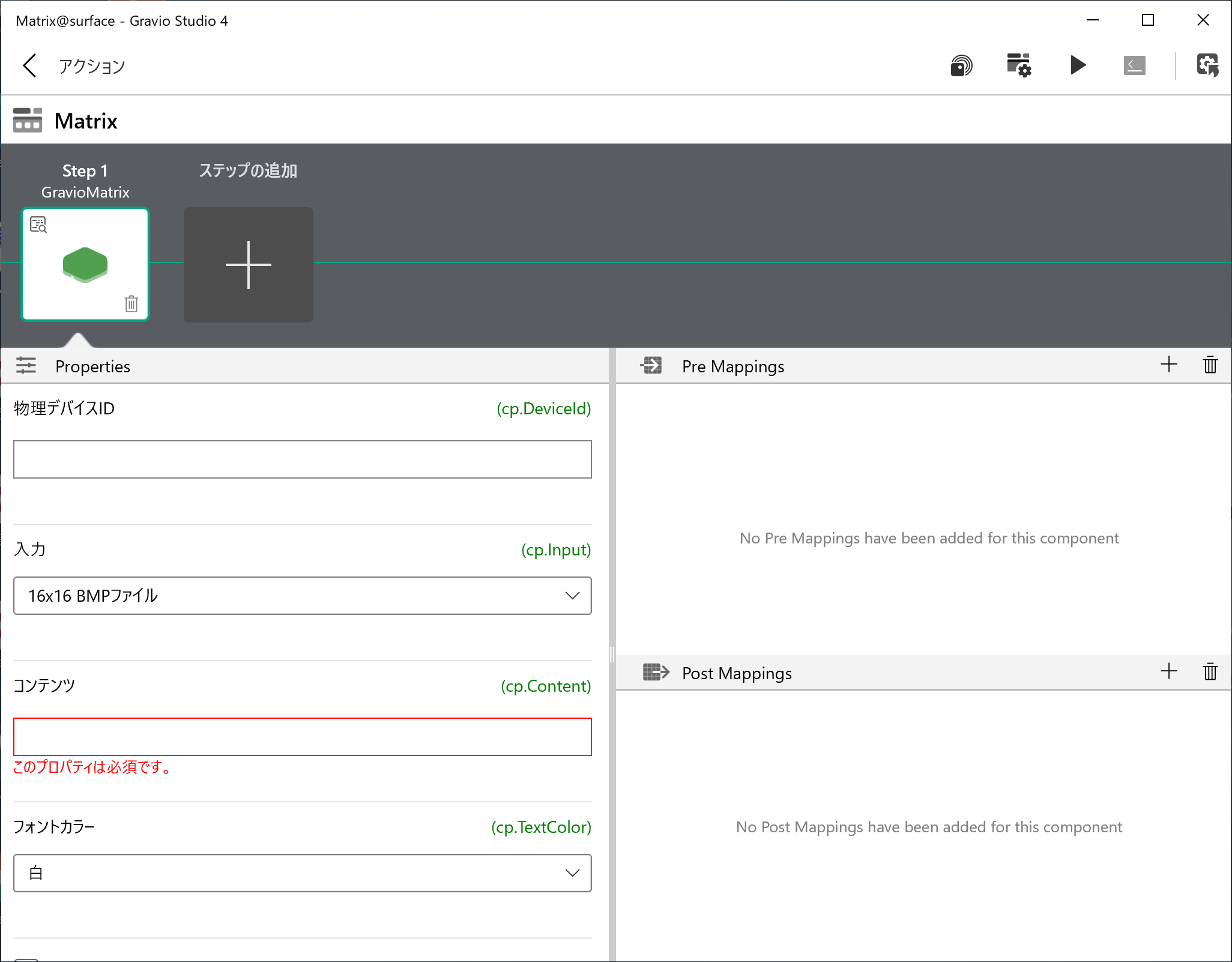

コンポーネントプロパティ
| プロパティ名 | 説明 |
|---|---|
| デバイスID | 文字または画像を設定、On/OffするデバイスID。何も設定されていないときは全てのGravio Matrixに対して実行。Gravio Matrixを複数使用する場合は、デバイスIDをカンマ区切りで記述可能 |
| 入力 | "16x16 BMPファイル"、"ASCII"またはテンプレートを設定。テンプレートは"温度℃"、"温度°Ｆ"、"湿度%"、"気圧hPa"、"CO2濃度"、"開/閉"、"日付"、"時間"から選択 |
| コンテンツ | 入力が"16×16 BMPファイル"の時はactmgr/data/iconsにBMPファイルを保存し、「コンテンツ」プロパティには"icons/BMPファイル名"と指定。"ASCII"の時はアルファベットで1文字または2文字を指定 |
| フォントカラー | 色の指定（白、黒、赤、緑、青、自動から選択） |
| オン | On/Offの指定 |
| 輝度 | 明るさの選択（0〜100から選択） |
テンプレートを使用した表示
| テンプレート | 説明 |
|---|---|
| 温度℃ | 温度（摂氏）センサーの値を表示。コンテンツには数値を入力 |
| 温度°Ｆ | 温度（華氏）センサーの値を表示。コンテンツには数値を入力 |
| 湿度% | 湿度センサーの値を表示。コンテンツには数値を入力 |
| 気圧hPa | 気圧センサーの値を表示。コンテンツには数値を入力 |
| CO2濃度 | CO2センサーの値を表示。コンテンツには数値を入力 |
| 開/閉 | ドアの開閉を表示。コンテンツには0：閉じる、1：開くのどちらかを入力 |
| 日付 | 現在の日付（月日）を表示。コンテンツにはPreMappingでcp.Content = now()と入力 |
| 時間 | 現在の時間（時分）を表示。コンテンツにはPreMappingでcp.Content = now()と入力 |
