Gravio HubKit 外部連携ガイド

目次

1. Webhook連携
2. MQTTサブスクライバー連携
3. Gorilla IVAR連携
4. i-PRO連携

Webhook連携

Gravioは様々な外部システムと連携するための機能を提供しています。ここではWebhookを使用してデバイスからメッセージを受信する方法を説明します。

Webhookの作成手順

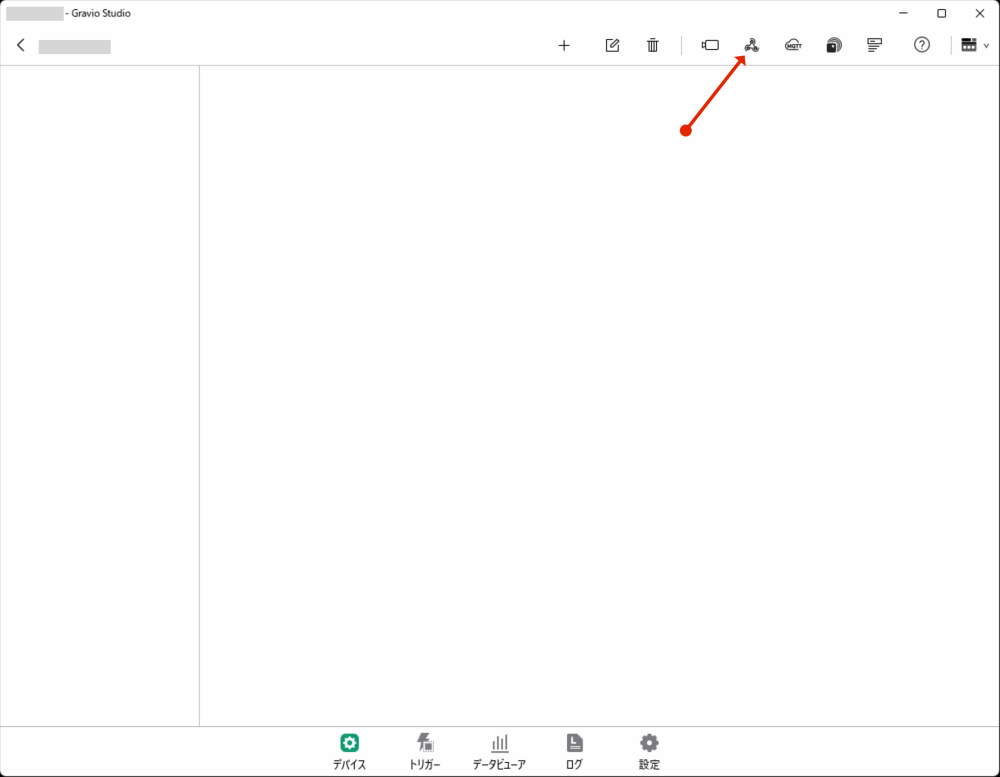

1. 「Webhook」ボタンを押して設定パネルを表示します。

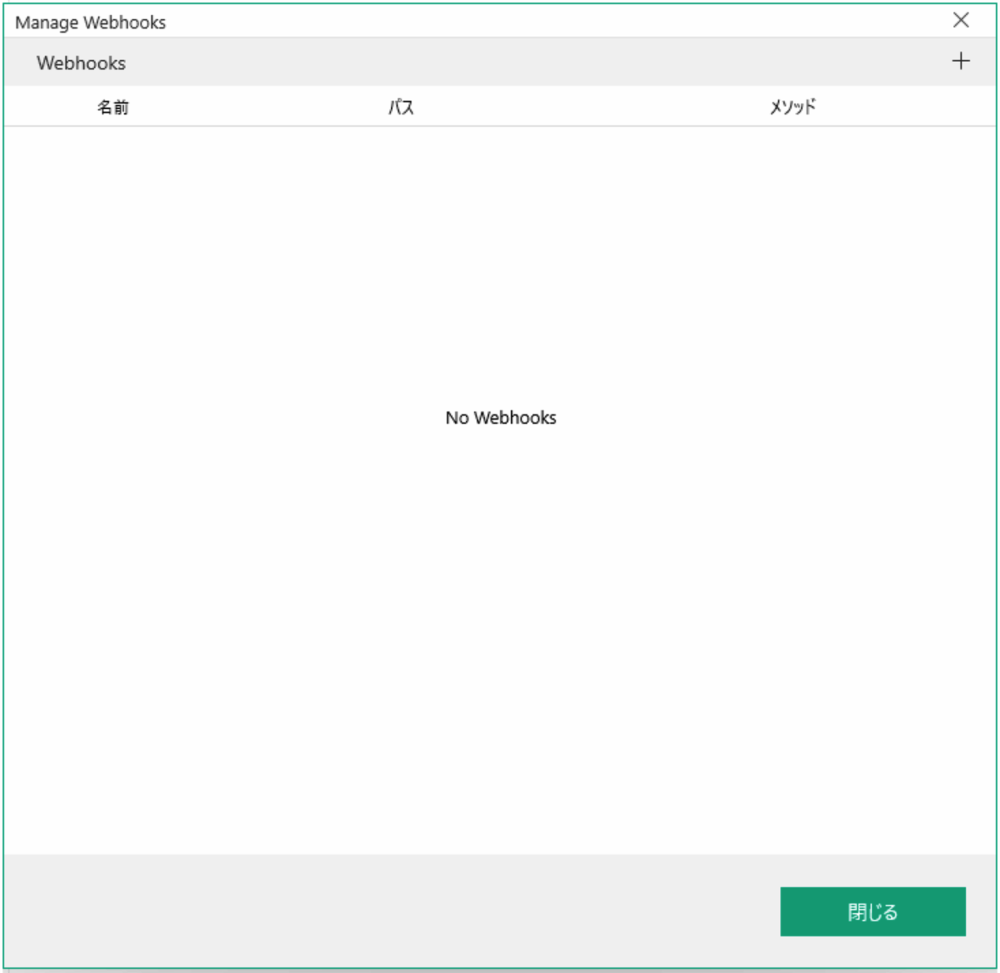

2. 設定パネルでWebhookのURLを登録します。

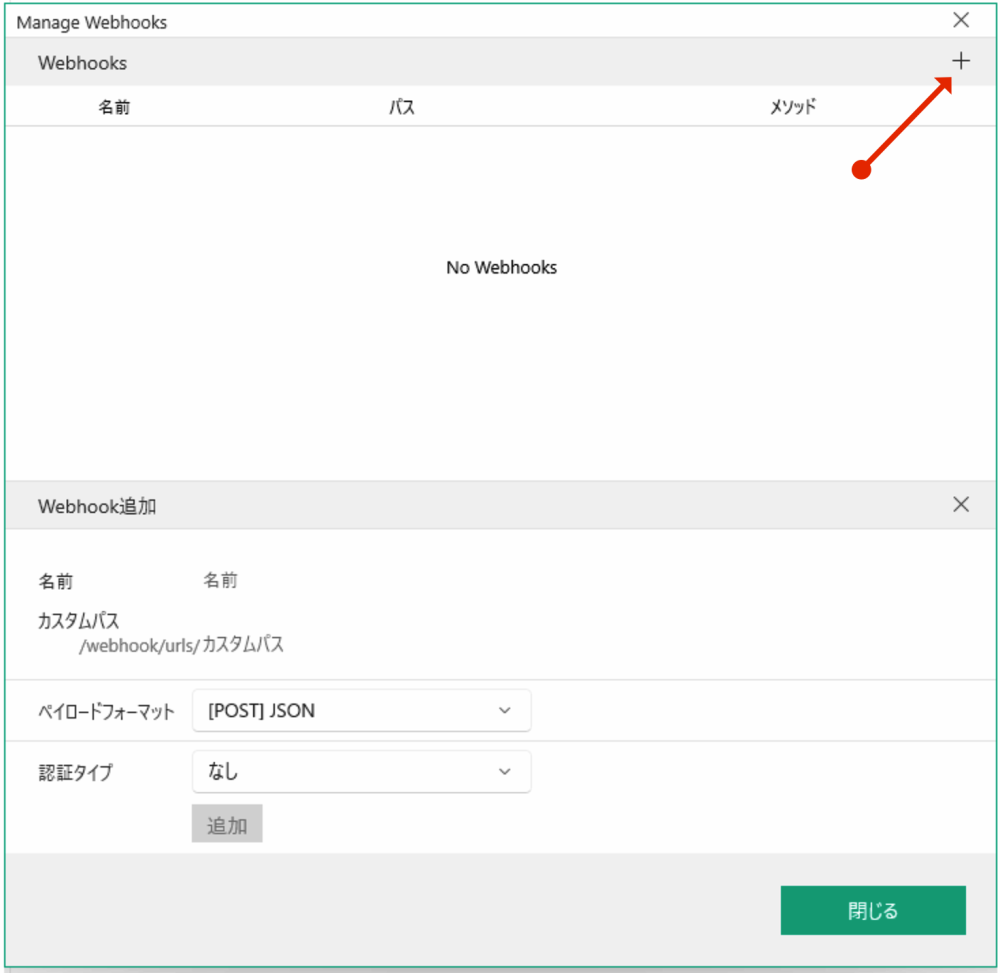

3. 「+」ボタンを押すと、登録パネルが表示されます。

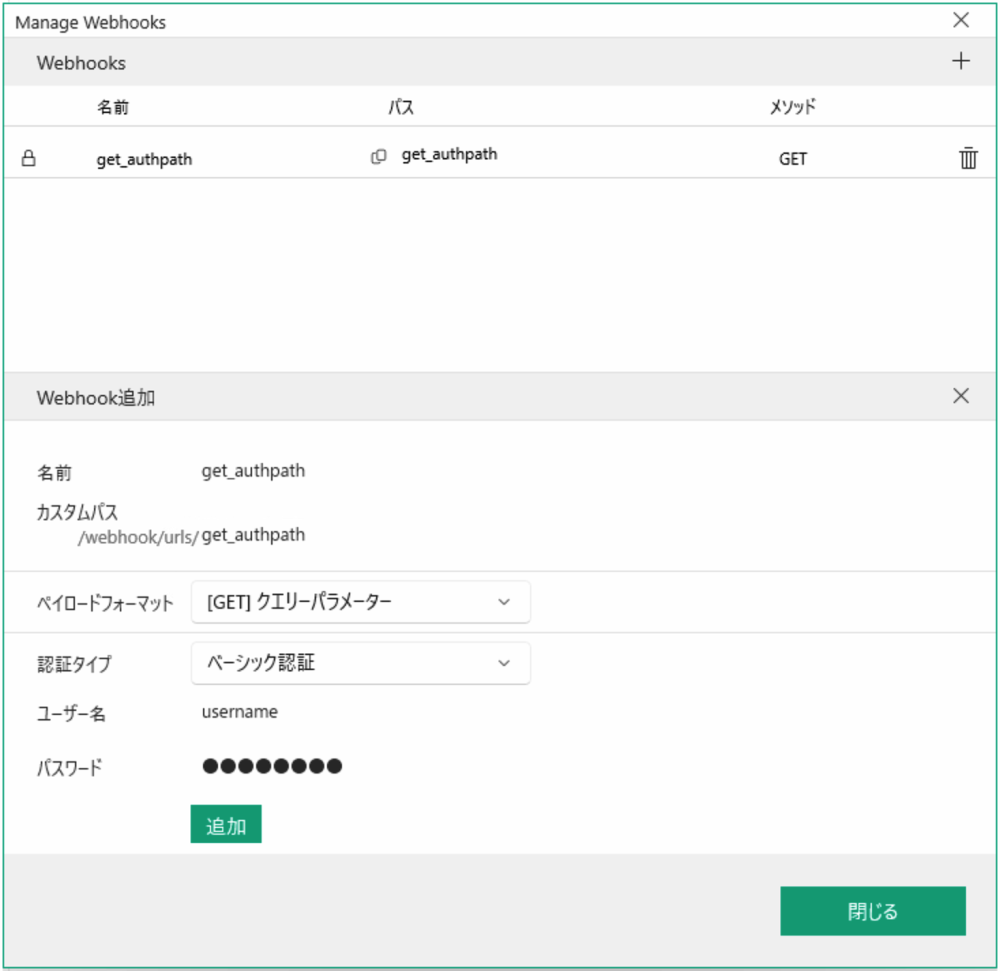

4. Webhook情報を入力して保存します。
   • 名前：Webhookの識別名
   • カスタムパス：”/webhook/urls/”以降の英数字（8文字以上）
   • ペイロードのフォーマット：GET/POSTを選択
   • 認証タイプ：なし、またはBASIC認証
     • BASIC認証を選択した場合はユーザー名（4文字以上の英数字）とパスワード（8文字以上の英数字）を設定



5. Webhookの受信をデータとして記録するためにレイヤーを作成します。

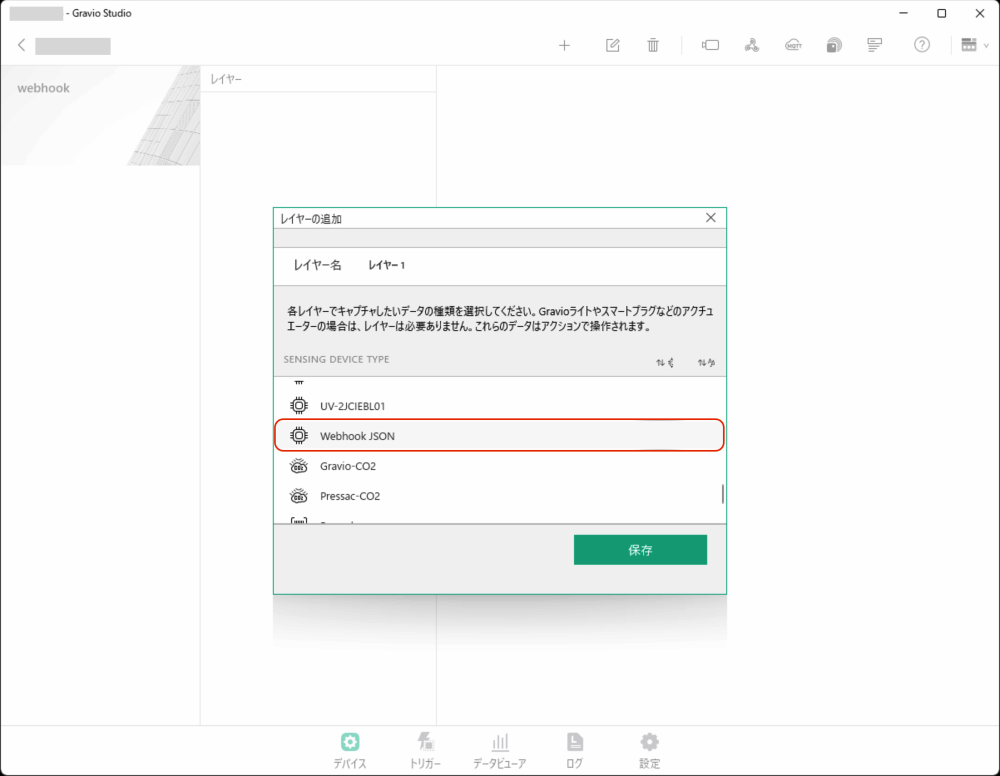

   • 作成しているエリアにWebhook JSONのレイヤーを追加します。



6. 作成したレイヤーにWebhookの論理デバイスをバインドします。
   • Webhookの登録パネルで作成したWebhookを追加します。

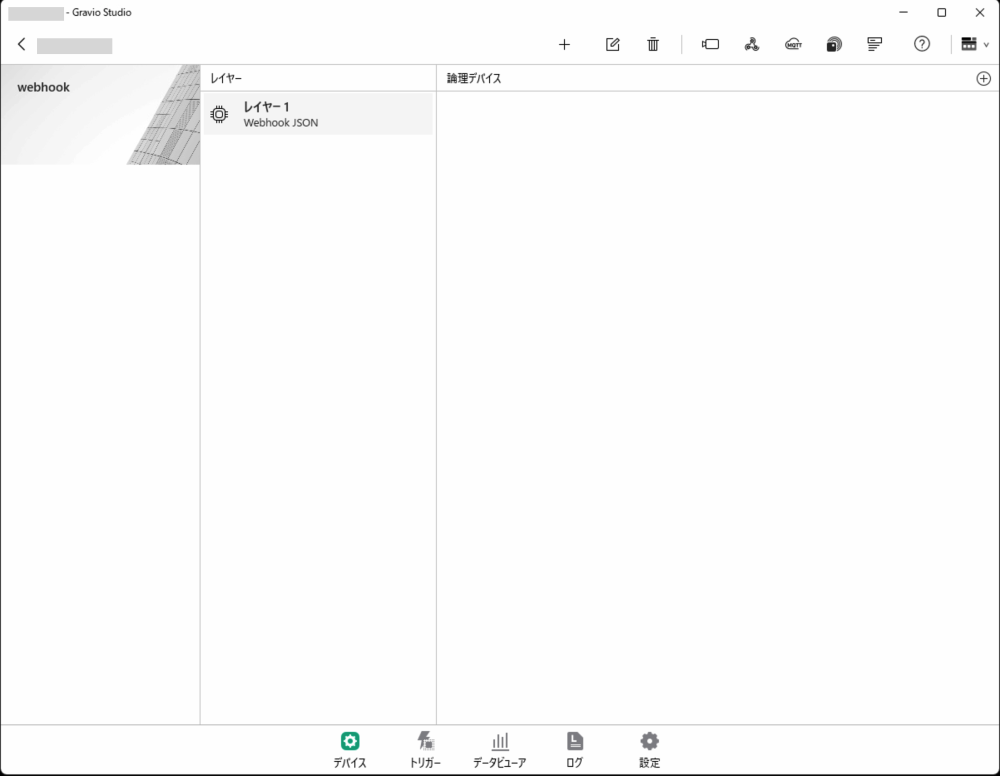

   • 追加したWebhookを有効にします。



Webhookの利用

Webhookを有効にすると、外部デバイスからのメッセージを受信できるようになります。受信したメッセージはデータビューアで確認できます。また、受信したメッセージをトリガーにしてアクションを実行することも可能です。

MQTTサブスクライバー連携

GravioはMQTTサブスクライバーもサポートしています。MQTTブローカーを使用してMQTTパブリッシャーが送信するメッセージをトピックを指定して受信します。

MQTTサブスクライバーの作成手順

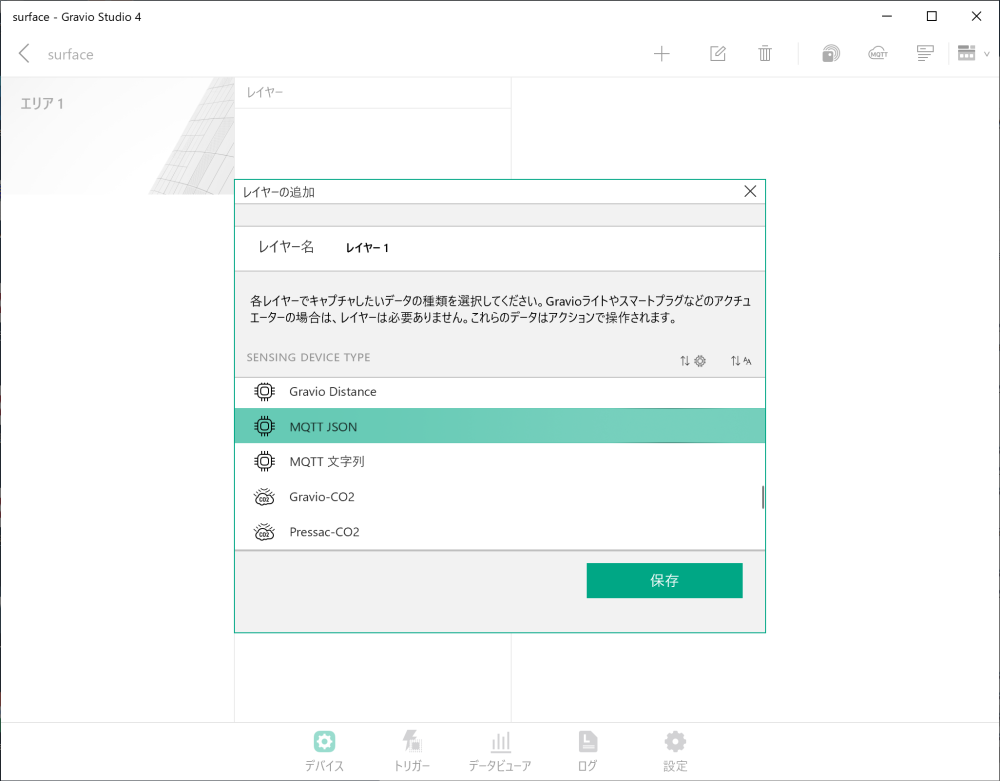

1. 「デバイス」で、MQTTの種類(DataKind)を選択して新しいエリアとレイヤーを追加します。
   • MQTTサブスクライバーは受信するデータの形式がJSON形式か文字列形式かを選択します。

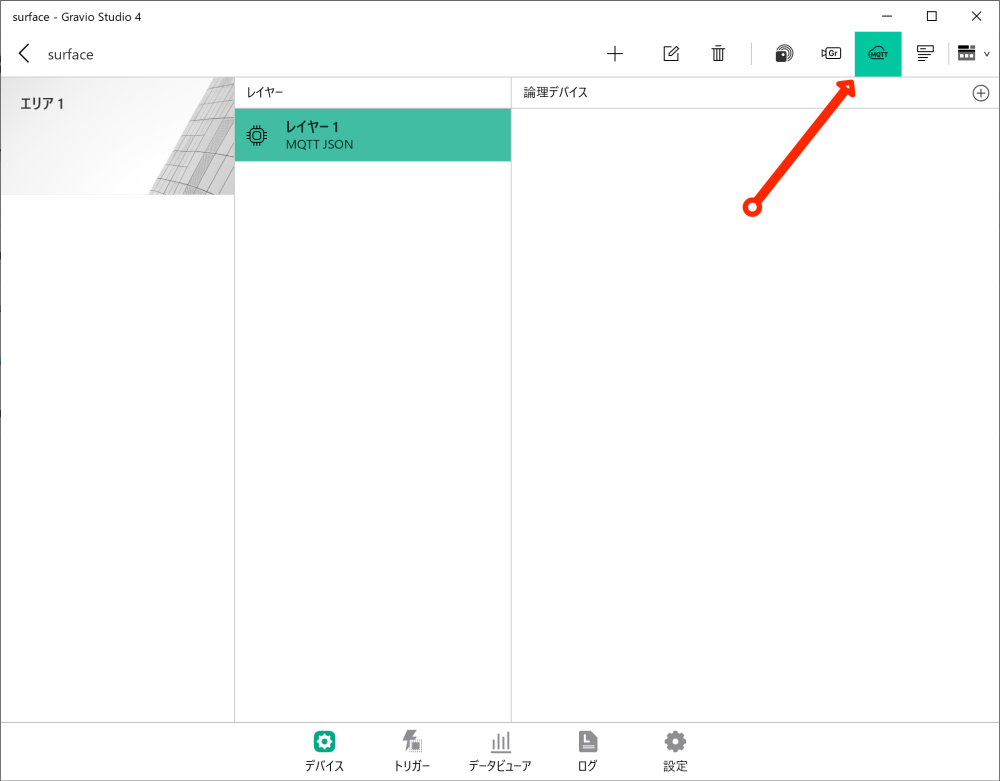

2. 設定ボタンを押して、MQTTサブスクライバー、ブローカーの設定画面を表示します。

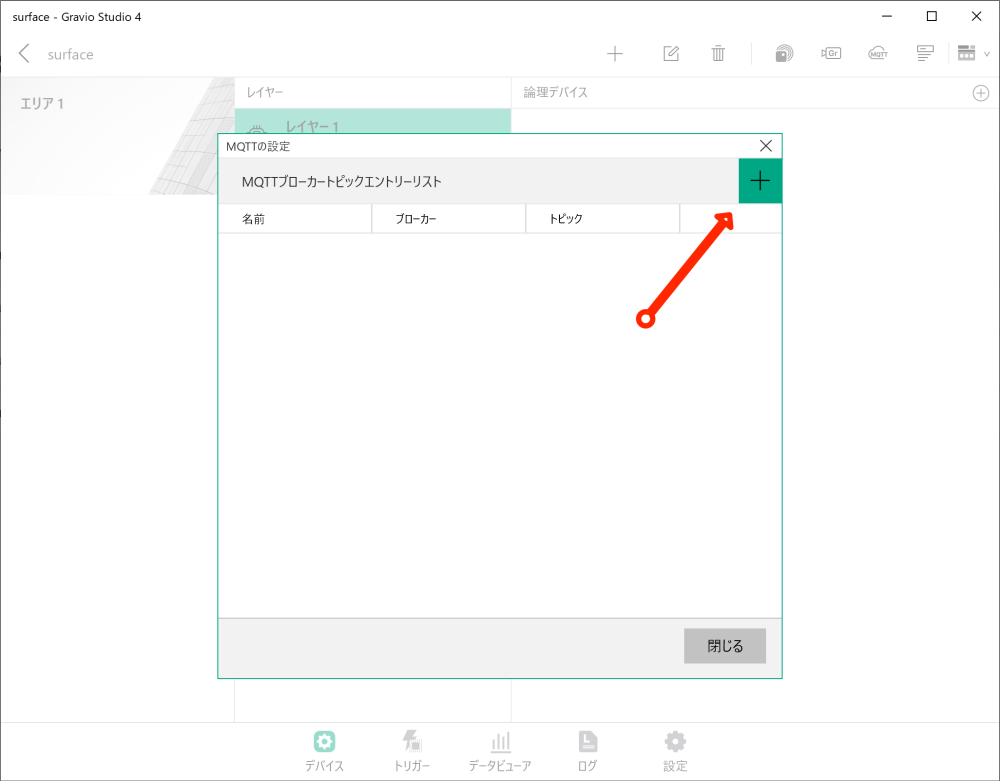

3. 「+」ボタンをクリックしてトピックエントリの設定画面を表示します。

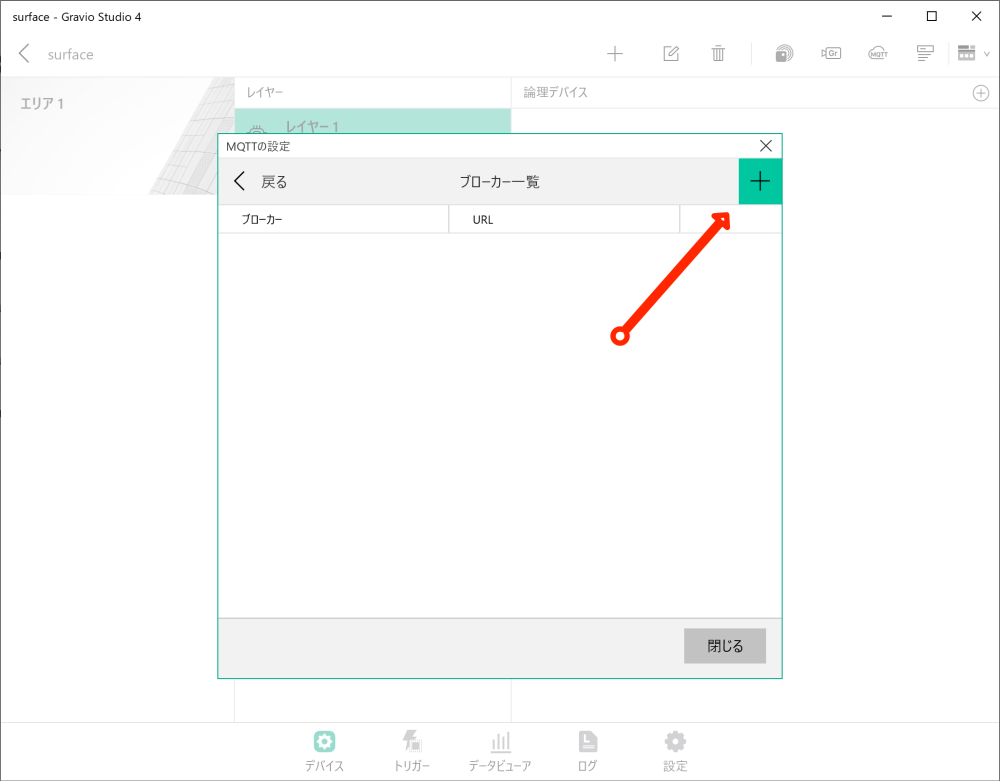

4. リストボタンをクリックしてブローカーの一覧画面を表示します。

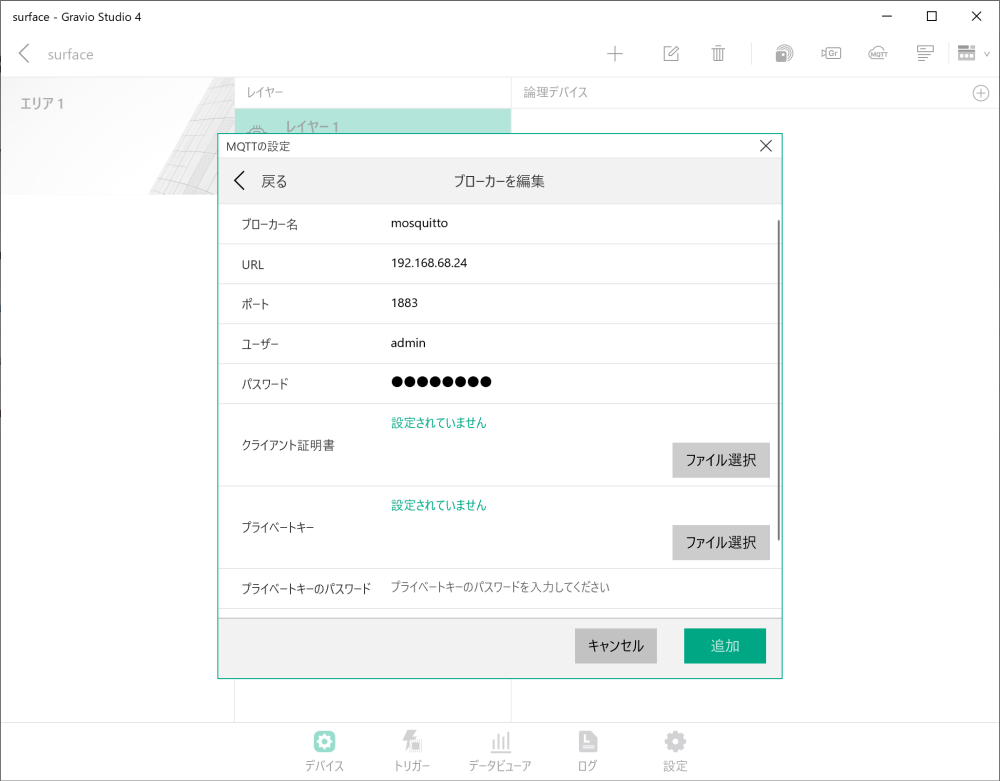

5. 「+」ボタンをクリックしてブローカーの設定画面を表示し、ブローカー情報を入力します。
   • 名前：ブローカーの識別名
   • URL：MQTTブローカーのURL
   • ポート：MQTTブローカーのポート番号（標準は1883）
   • 認証情報：ユーザー名、パスワードなど



6. ブローカー情報を入力して追加ボタンを押します。

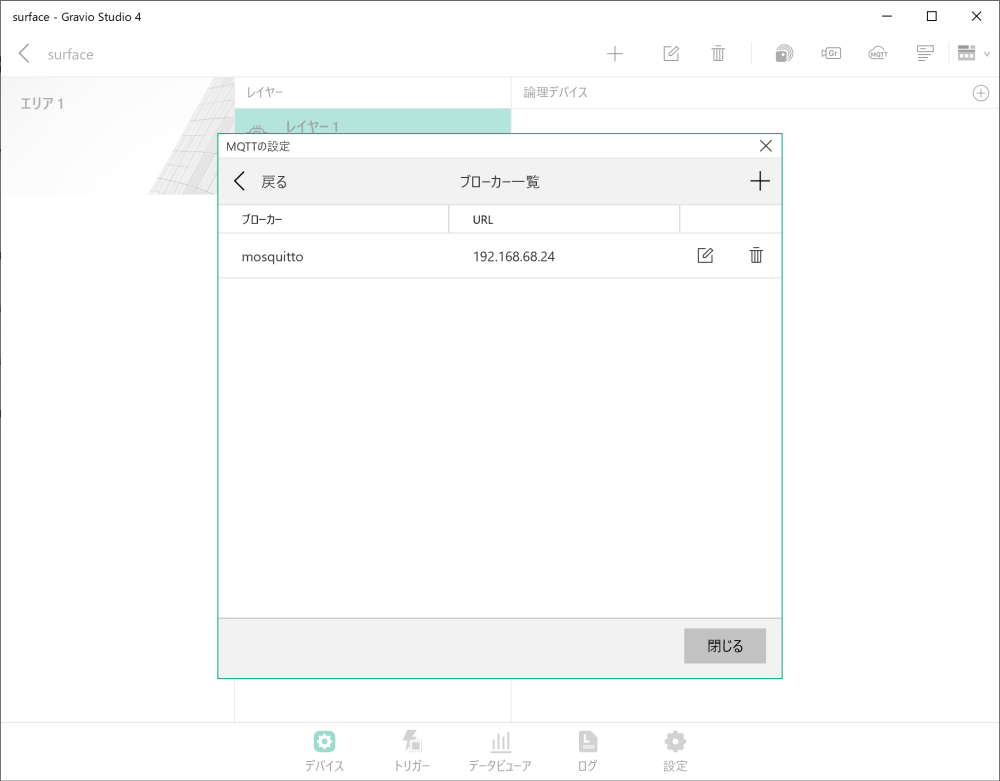

7. 追加したブローカー情報が一覧に表示されるので「戻る」ボタンを押します。

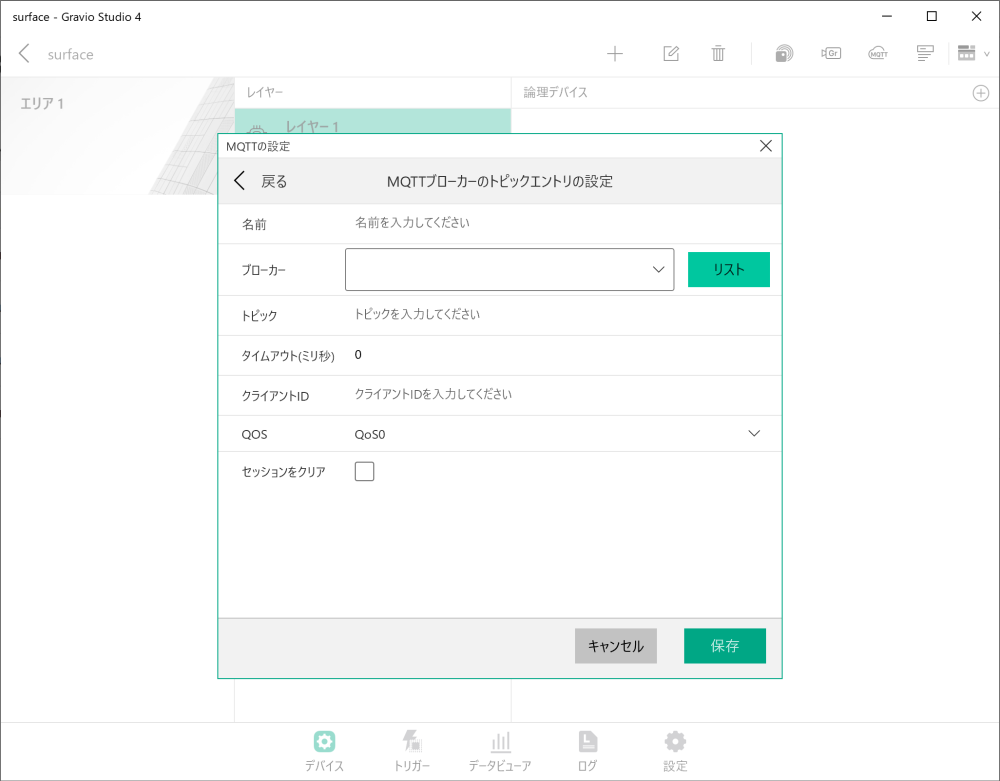

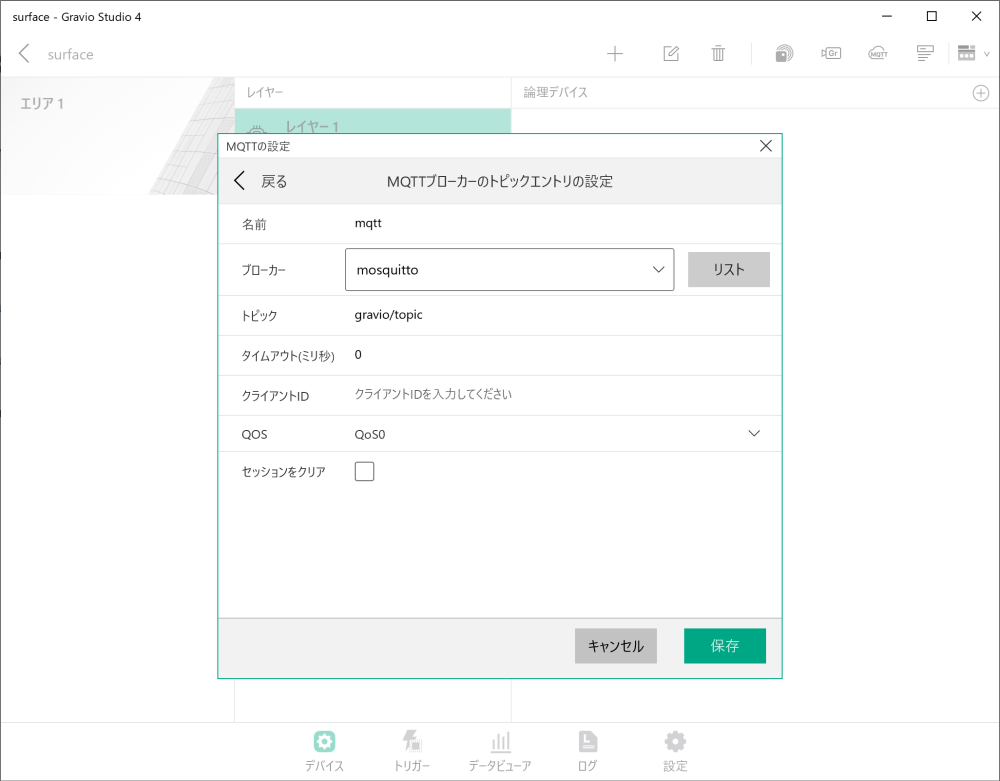

8. トピックエントリ情報を入力して保存ボタンを押します。
   • 名前：トピックの識別名
   • ブローカー：先ほど登録したブローカー
   • トピック：購読するMQTTトピック
   • タイムアウト：接続のタイムアウト時間
   • QoS：サービス品質レベル（0, 1, 2）

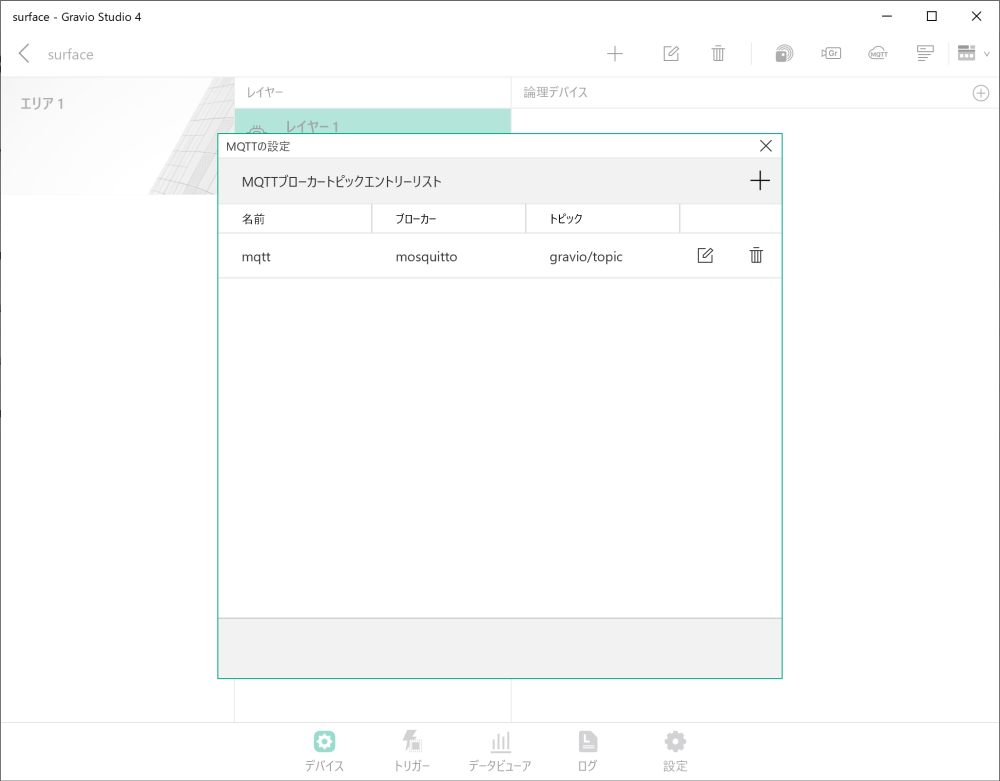

9. 保存したトピックエントリーがリスト表示されます。

10. 「+」ボタンをクリックしてバインド設定画面を表示します。

11. 設定したMQTTをレイヤーにバインドします。



12. 最後にセンサー取得をONにします。



i-PRO連携

i-PROはi-PRO株式会社が販売している監視カメラです。Gravioでi-PROと連携しAIで認識したデータを受信する方法を説明します。

i-PROの設定手順

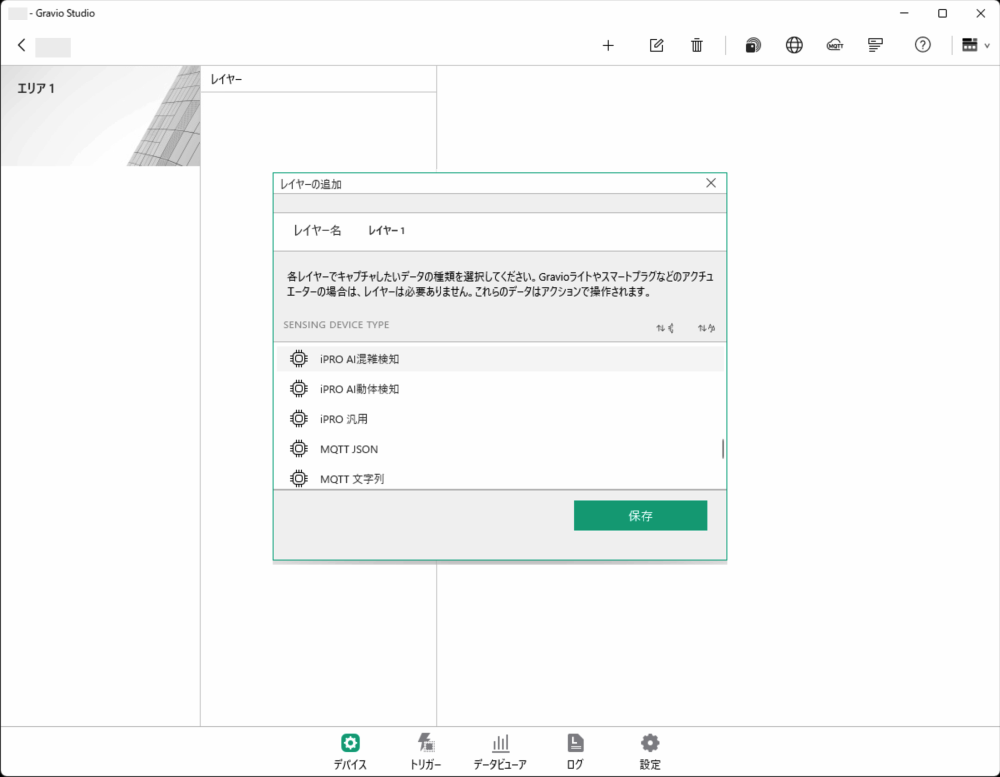

1. 「デバイス」で、i-PROの種類(DataKind)を選択して新しいエリアとレイヤーを追加します。
   • i-PROは受信するデータの形式としてAI混雑検知顔認識、AI動体検知、汎用から選択します。

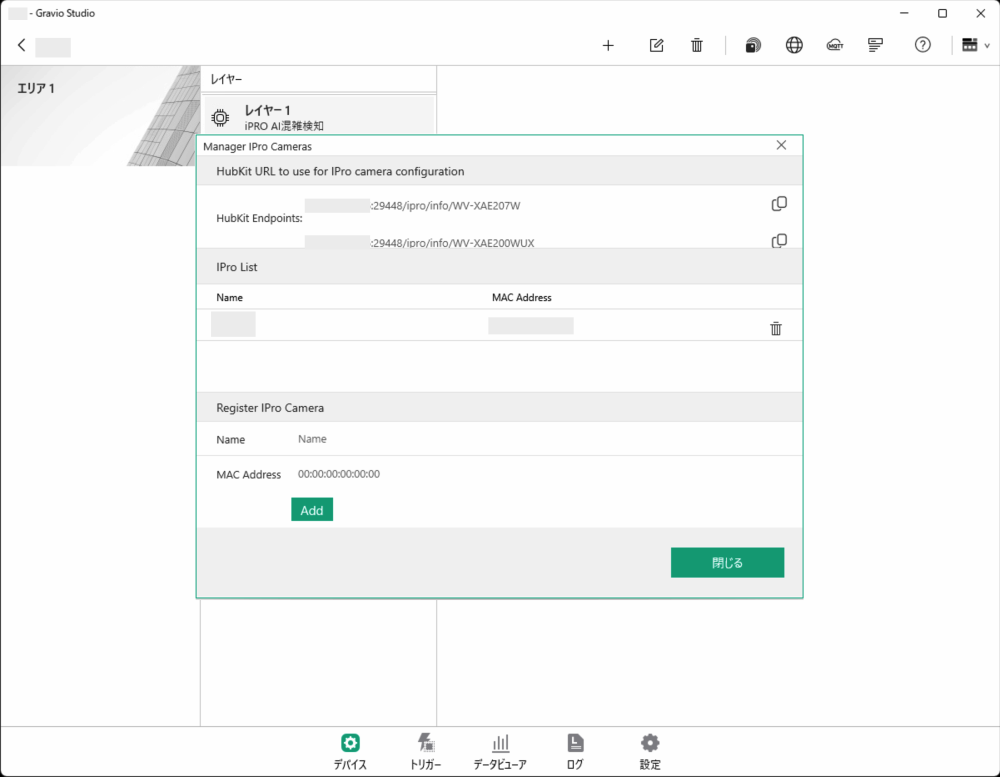

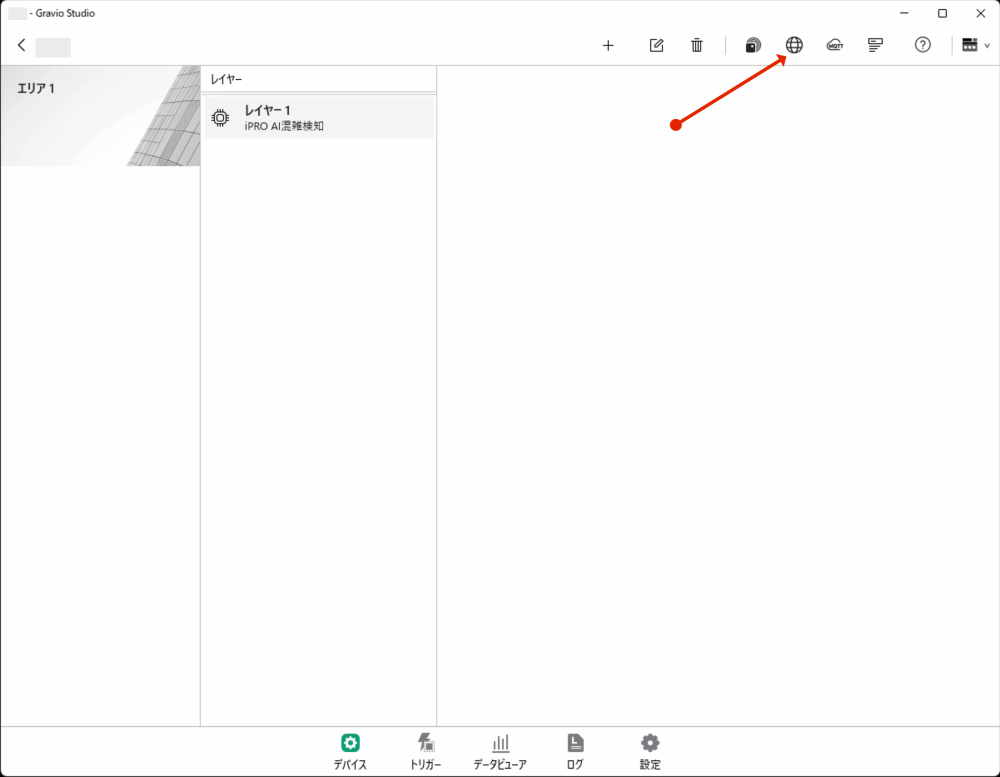

2. 設定ボタンを押して、i-PROの設定画面を表示します。



3. i-PROカメラの名前とMacアドレスを入力して追加ボタンを押します。
   • i-PROに登録するHubKitのURLはクリップボードにコピーしてi-PROに登録してください。
   • 登録の方法は「i-PROカメラの設定方法」を参照してください。

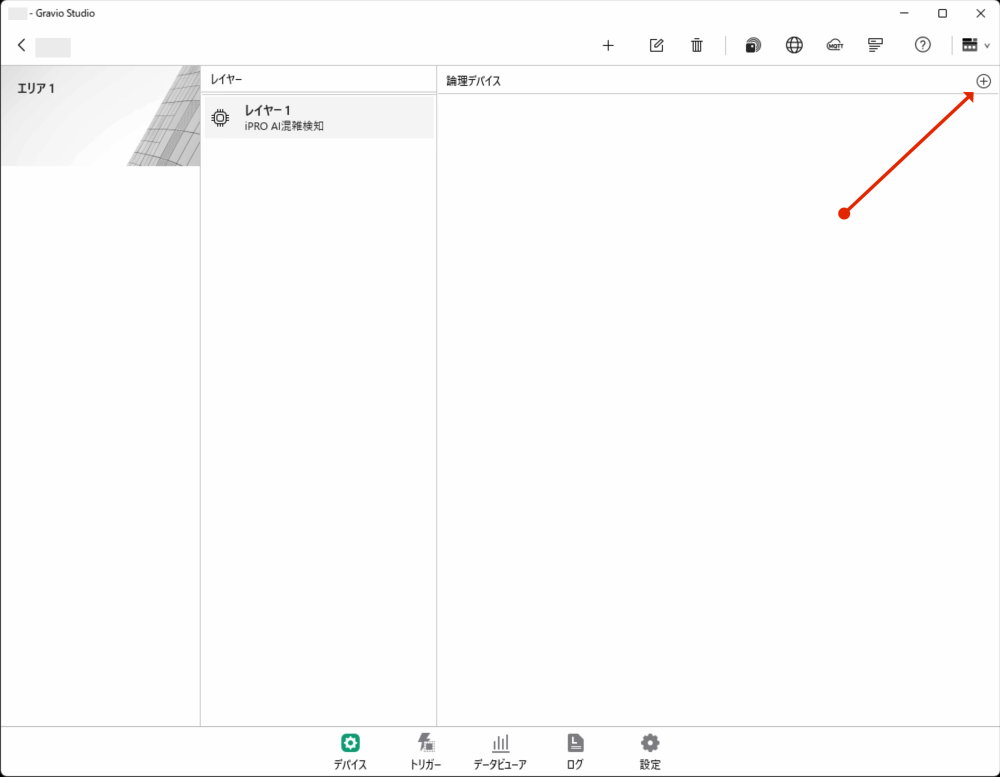

4. 「+」ボタンをクリックしてバインド設定画面を表示します。

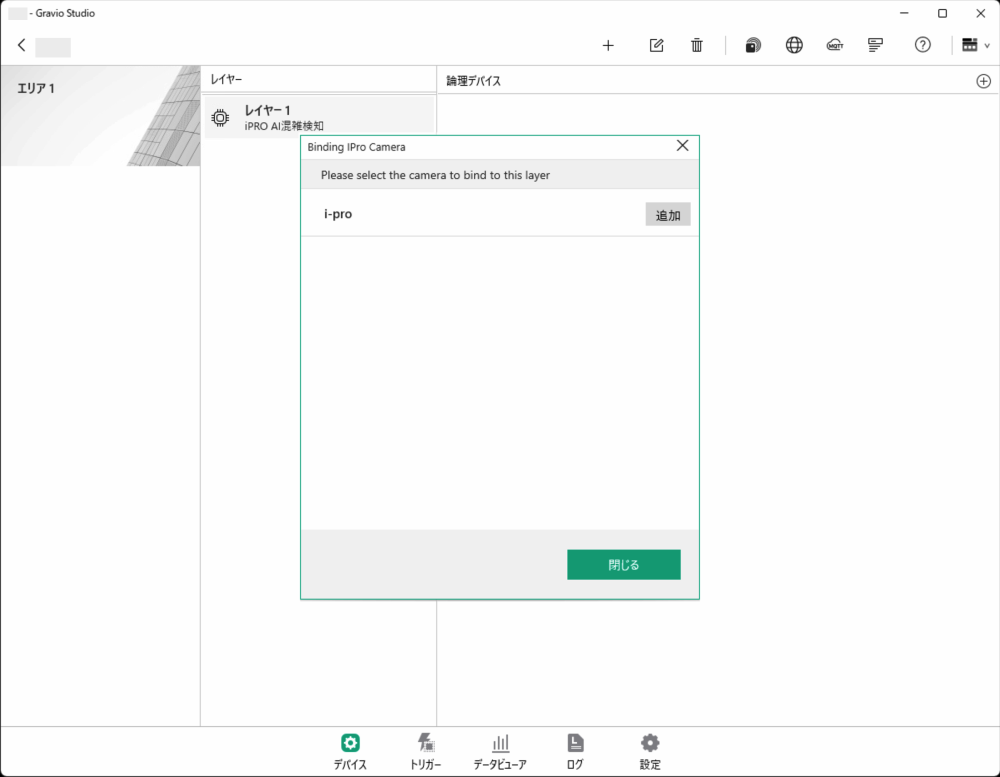

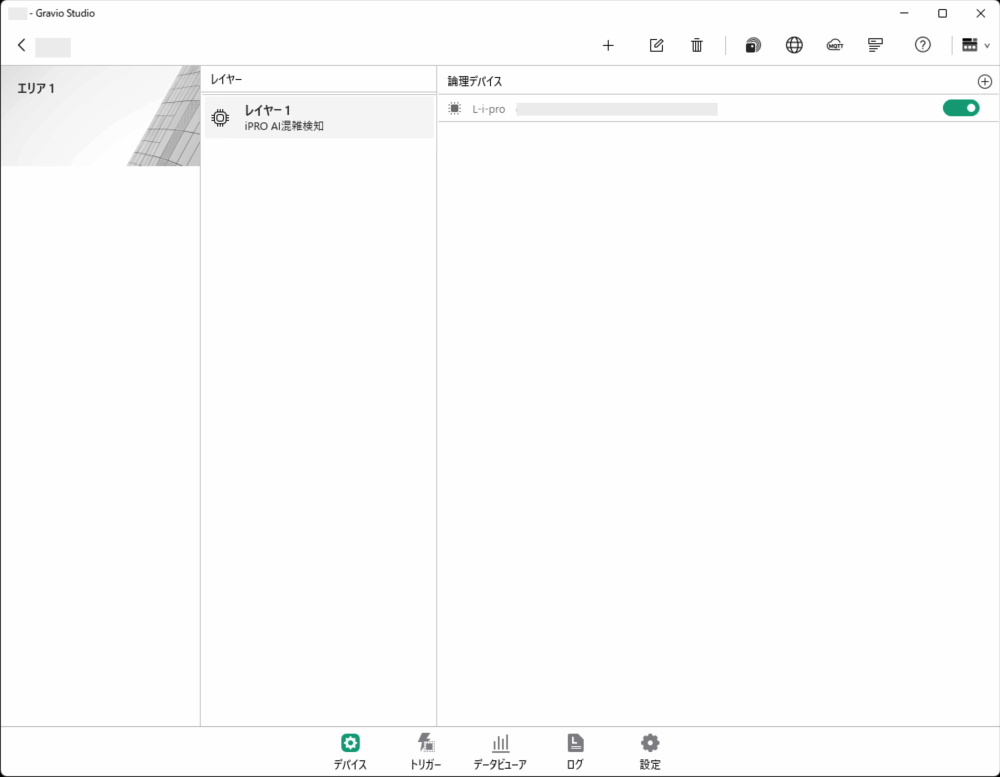

5. 設定したi-PROカメラをレイヤーにバインドします。



6. 最後にセンサー取得をONにします。



Gorilla IVAR連携

i-PROはi-PRO株式会社が販売している監視カメラです。Gravioでi-PROと連携しAIで認識したデータを受信する方法を説明します。

i-PROの設定手順

1. 「デバイス」で、i-PROの種類(DataKind)を選択して新しいエリアとレイヤーを追加します。
   • i-PROは受信するデータの形式としてAI混雑検知顔認識、AI動体検知、汎用から選択します。

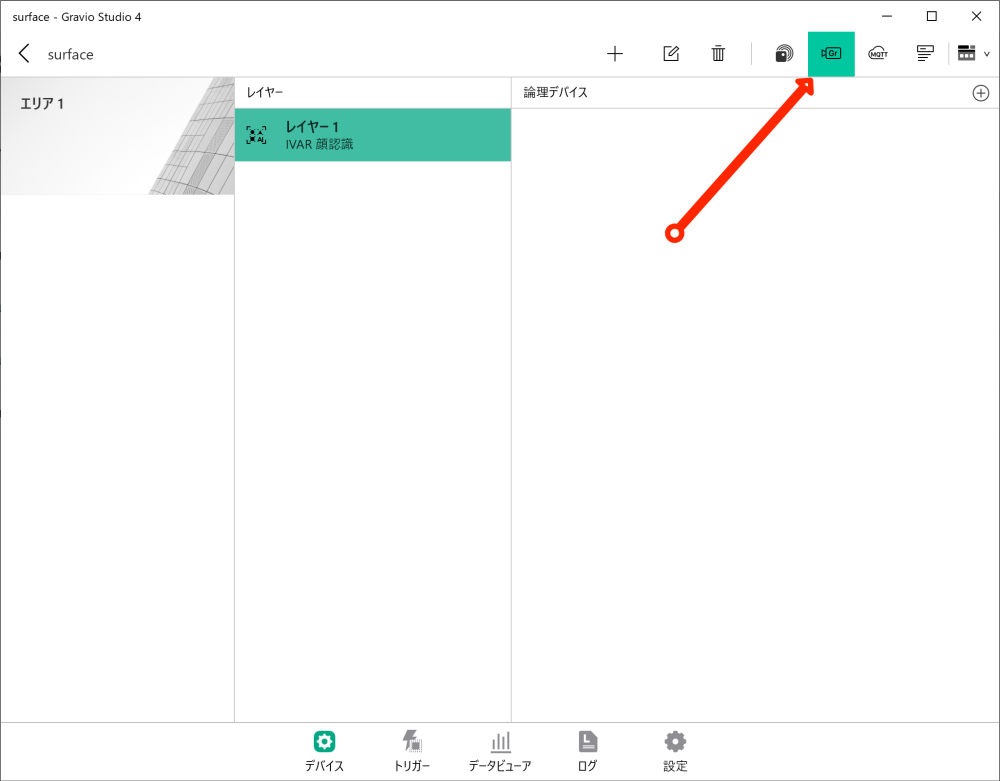

2. 設定ボタンを押して、i-PROの設定画面を表示します。



3. i-PROカメラの名前とMacアドレスを入力して追加ボタンを押します。
   • i-PROに登録するHubKitのURLはクリップボードにコピーしてi-PROに登録してください。
   • 登録の方法は「i-PROカメラの設定方法」を参照してください。



4. 「+」ボタンをクリックしてバインド設定画面を表示します。

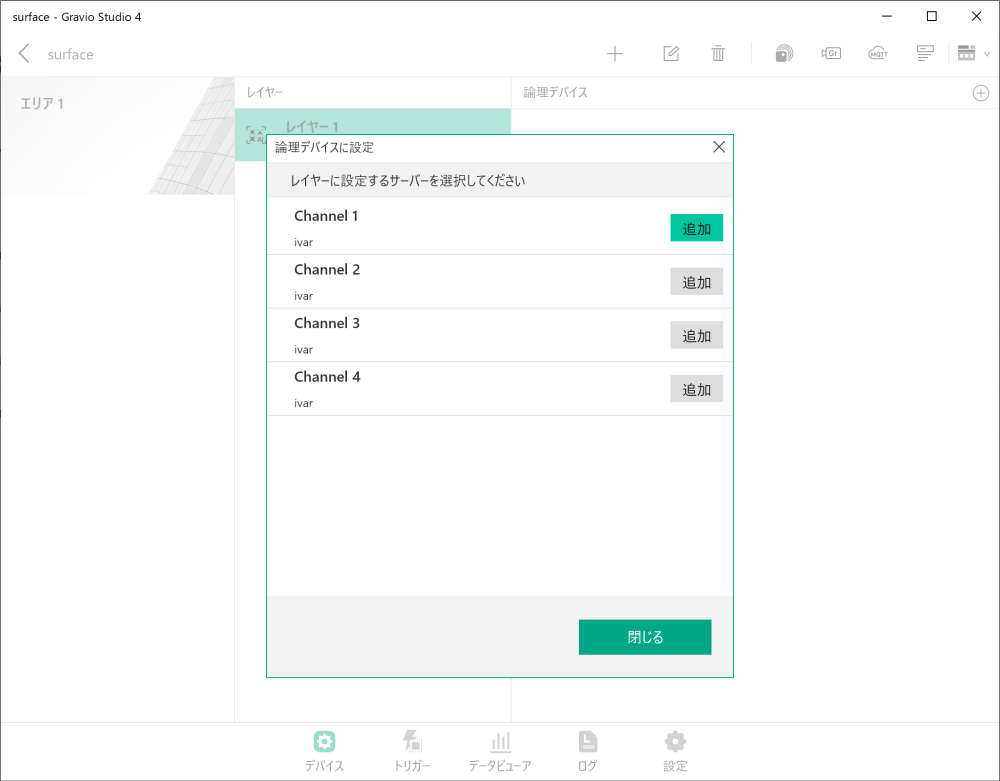

5. 設定したi-PROカメラをレイヤーにバインドします。



6. 最後にセンサー取得をONにします。



以上の手順に従って、Gravio HubKitで外部システムとの連携を設定することができます。
